概要

AI配筋検査端末は、ステレオカメラで撮影した写真から配筋検査を自動で実施するとともに、
検査帳票（設計データ）作成から検査結果帳票の生成まで一連の作業を効率化します。

国土交通省「デジタルデータを活用した鉄筋出来形計測の実施要領（案）」に対応
【NETIS登録番号】KT-230164-A

＜特徴＞
（1）三菱電機独自のAI技術「Maisart（マイサート）」※1を搭載した「AI配筋計測技術」により、
　　　手間なくスピーディに高精度なデジタル配筋検査を実現※2
（2）配筋検査帳票生成ツール（配筋検査帳票作成〜検査〜報告書作成まで自動実施）との連携により
　　　検査報告書作成を含む検査時間を約60%短縮※3
（3）1回の撮影で300mmごとに組まれた配筋10間隔分の撮影・検査を実現
（4）トンネル等の湾曲に沿って配筋を計測する湾曲計測モードを搭載

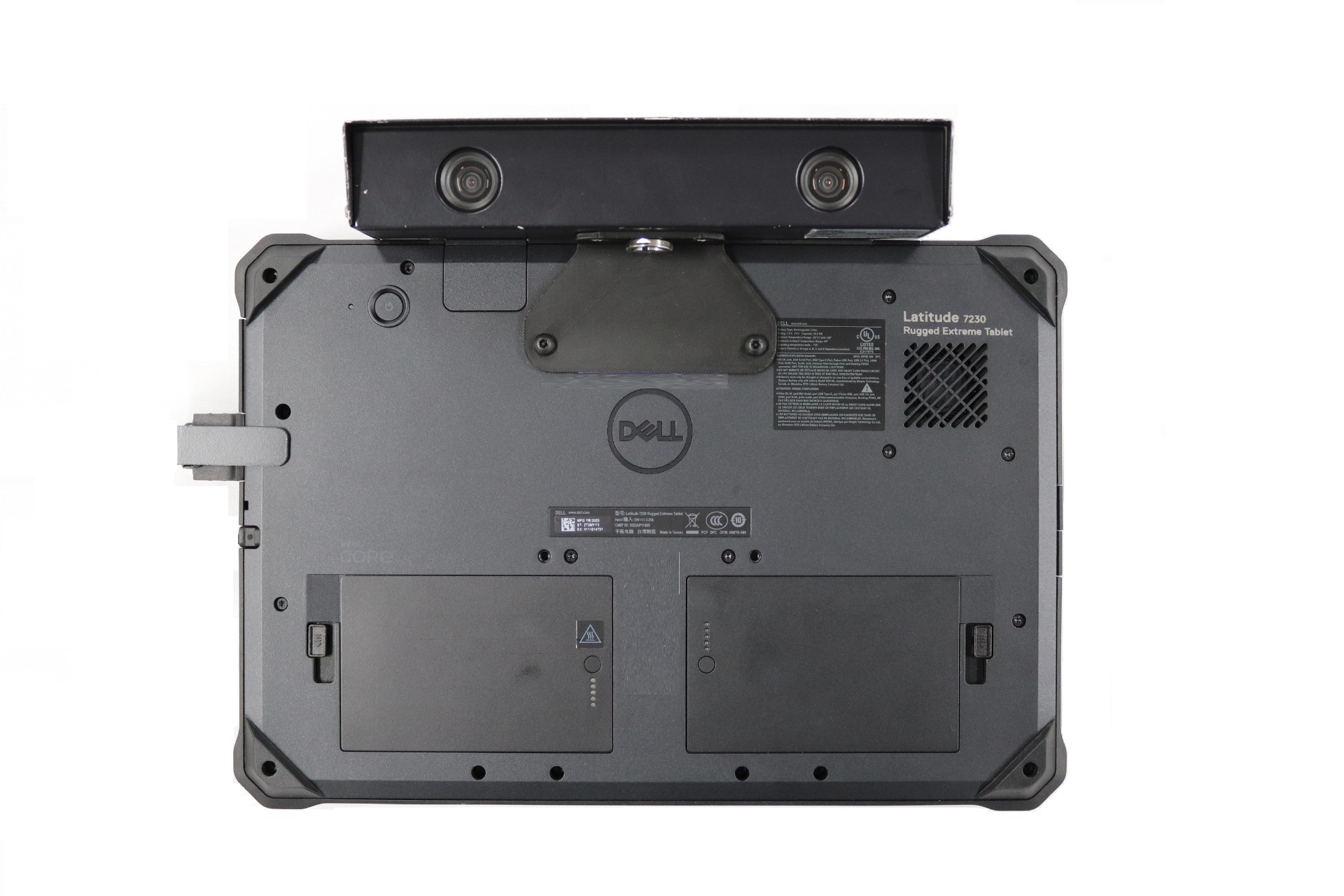

（5）カメラ部をタブレット部から分離可能とし、距離を離した撮影を実現
（6）防水仕様、屋外でも見やすいディスプレイの採用により過酷な屋外環境での利用を考慮した
　　　デジタル配筋検査を実現

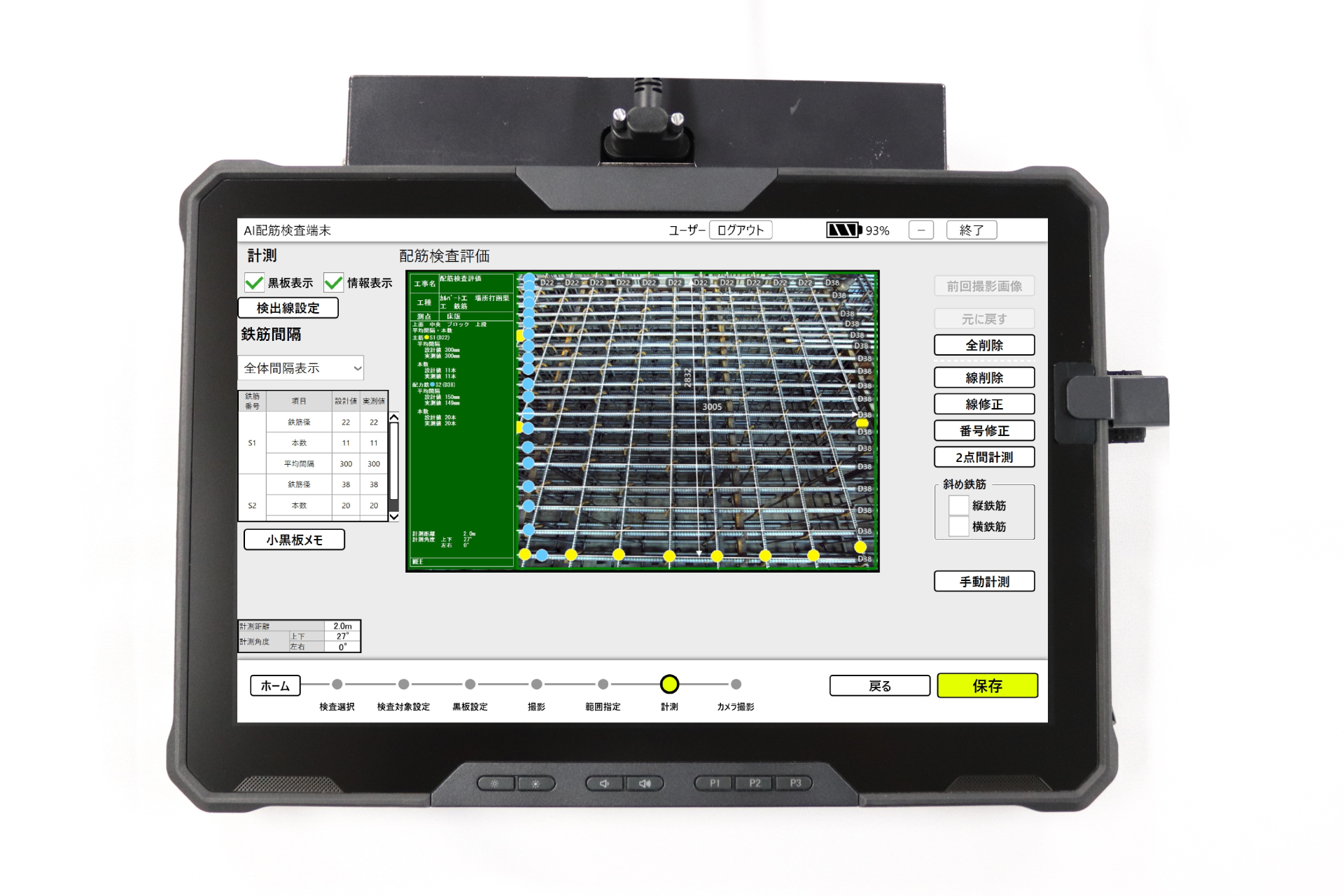

（7）操作ガイダンス表示などにより、分かりやすい操作性を実現
　　・デジタル配筋検査の手順、進行状況を画面の下部にガイダンス表示し、操作を支援
　　・撮影した画像上に配筋検出、配筋径、鉄筋間隔などを表示。分かりやすい検査結果確認を実現
（8）作業効率化に向けた支援機能を搭載
　　・撮影条件により、1回の撮影で上段・下段の計測が可能
　　・専用テープロッド使用により、広範囲の計測を移動して撮影、処理することが可能
（9）デジタル工事写真に対応し、現場撮影の省力化・工事写真の改ざん防止を実現
　　・工事写真に生産性と信憑性をもたらす小黒板情報電子化に対応※4
　　・原本画像の信憑性を担保し、マーカや計測結果、小黒板など表示する工事写真レイヤ化に対応

　※1：Mitsubishi Electric’s AI creates the State-of-the-ART in technology の略。全ての機器をより賢くすることを
　　　　目指した三菱電機株式会社の AI 技術ブランドです。
　※2：当社計測実績
　※3：従来の配筋検査との比較において。建築構造物の規模等により導入効果は異なります。
　※4：一般社団法人施工管理ソフトウェア産業協会 検定合格
